    SSL锥齿轮丝杆升降机


    丝杆升降机可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。能按一定程序准确地控制调整提升或推进的高度,可以用电动机或其它动力直接带动,也可以手动。
    丝杆升降机,SWL系列蜗轮丝杠升降机是一种基础起重部件,符合JB/T8809—2010(原JB/T8809—1998、JB/ZQ4391—86)标准。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。

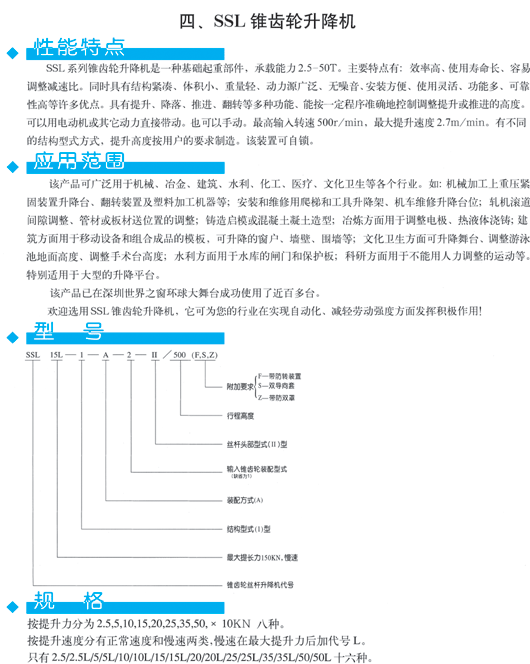

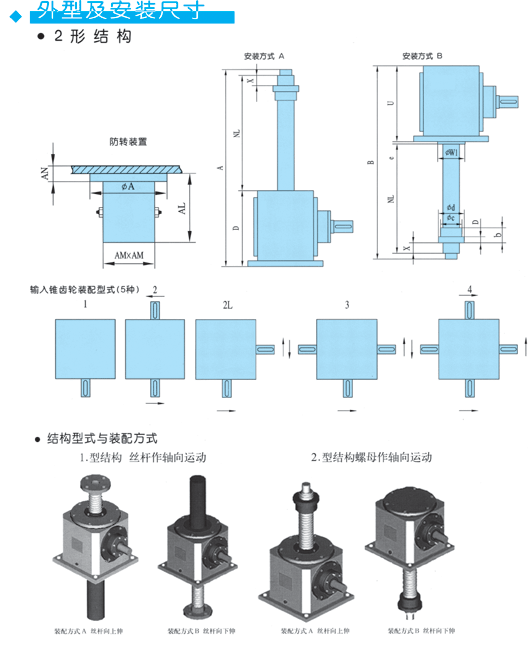

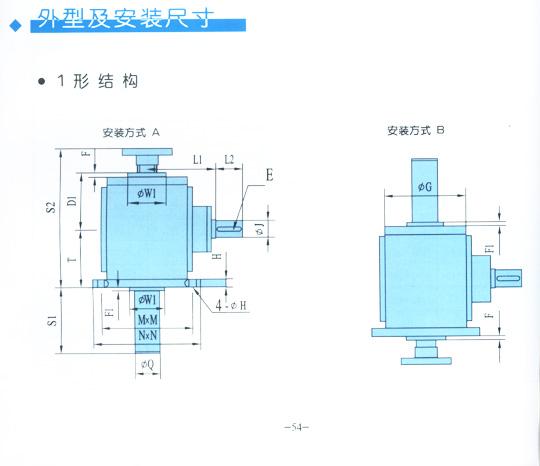

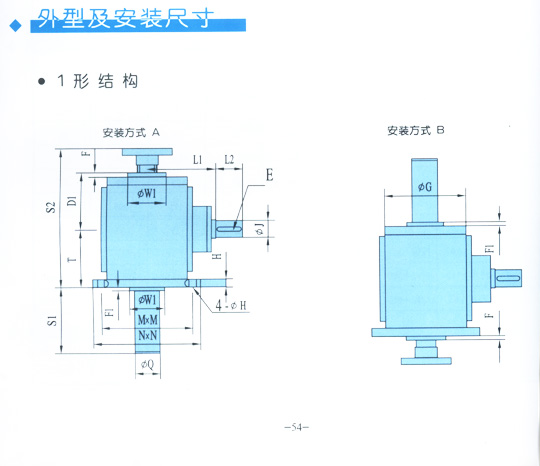

    、外型及安装尺寸

    型号SS1

    2.5-2.5L

    5-5L

    10-10L

    15-15L

    20-20L

    25-25L

    35-35L

    50-50L

    S1

    行程+20

    行程+20

    行程+20

    行程+20

    行程+20

    行程+20

    行程+20

    行程+20

    S2

    250

    300

    405

    405

    455

    490

    570

    645

    T

    100

    120

    165

    165

    185

    200

    230

    260

    M×M

    150×150

    185×185

    250×250

    250×250

    290×290

    350×350

    410×410

    470×470

    N×N

    180×180

    220×220

    295×295

    295×295

    345×345

    420×420

    490×490

    555×555

    φH

    14

    17

    21

    21

    28

    35

    42

    48

    φJ

    32

    40

    50

    50

    55

    60

    65

    75

    L1

    130

    155

    205

    205

    210

    230

    270

    310

    L2

    50

    60

    80

    80

    80

    110

    110

    120

    φG

    135

    155

    220

    220

    246

    305

    370

    430

    D1

    100

    120

    165

    165

    185

    200

    230

    260

    E

    10×8×45

    12×5×50

    14×9×70

    14×9×70

    16×10×70

    18×11×100

    18×11×100

    20×12×110

    F1

    18

    18

    20

    20

    22

    25

    25

    25

    F

    16

    16

    16

    16

    16

    16

    16

    16

    φQ

    60

    76

    89

    89

    97

    121

    145

    163

    H

    12

    15

    16

    16

    20

    25

    28

    32

    φW

    100

    118

    130

    130

    147

    171

    205

    223

    安全裕度XSM** X

    20

    20

    25

    25

    25

    25

    30

    30

    A

    行程+297

    行程+362

    行程+485

    行程+485

    行程+558

    行程+611

    行程+725

    行程+835

    B

    行程+315

    行程+380

    行程+505

    行程+505

    行程+580

    行程+633

    行程+750

    行程+860

    NL

    行程+85

    行程+100

    行程+125

    行程+125

    行程+150

    行程+170

    行程+210

    行程+250

    D

    182

    222

    310

    310

    348

    375

    435

    495

    e

    18

    18

    20

    20

    22

    25

    25

    25

    U

    182

    222

    310

    310

    348

    435

    435

    495



    型号SS1

    2.5-2.5L

    5-5L

    10-10L

    15-15L

    20-20L

    25-25L

    35-35L

    50-50L

    φW

    100

    118

    130

    130

    147

    171

    205

    223

    a

    45

    60

    75

    75

    100

    120

    140

    170

    b

    15

    18

    25

    25

    30

    35

    40

    50

    φc

    50

    70

    90

    90

    90

    130

    150

    180

    φd

    80

    87

    110

    110

    120

    155

    180

    220

    AL

    行程+56

    行程+65

    行程+80

    行程+80

    行程+80

    行程+125





    AN

    12

    12

    15

    15

    18

    22





    φA

    110

    150

    160

    160

    192

    220





    AM×AM

    70×70

    90×90

    106×106

    106×106

    126×126

    146×146










    承载能力及技术参数>

    型号SSL
    2.5
    2.5L
    5
    5L
    10
    10L
    15
    15L
    20
    20L
    25
    25L
    35
    35L
    50
    50L
    最大提升力kN
    25
    50
    100
    150
    200
    250
    350
    500
    丝杆螺纹尺寸
    Tr30x6
    Tr40x7
    Tr58x12
    Tr58x12
    Tr65x12
    Tr90x16
    Tr105x16
    Tr120x16
    输入锥齿轮每转升程mm
    6
    3
    7
    3.5
    12
    6
    12
    6
    12
    6
    10.7
    5.3
    10.7
    5.3
    10.7
    5.3
    传动比
    1:1
    1:2
    1:1
    1:2
    1:1
    1:2
    1:1
    1:2
    1:1
    1:2
    1:1.5
    1:2.5
    1:1.5
    1:2.5
    1:1.5
    1:2.5
    丝杆最大转伸长度mm
    1500
    2000
    2500
    2500
    3000
    3500
    4500
    5500
    最大压力负荷时
    的最大提升高度
    丝杆头部无导向
    250
    385
    500
    400
    490
    850
    900
    1000
    丝杆头部导向
    400
    770
    1000
    800
    980
    1700
    1800
    2000
    满负荷蜗杆扭矩Nm
    92
    46
    232
    116
    730
    365
    1095
    548
    1528
    764
    2020
    1212
    3045
    1828
    4712
    2828
    效率%
    26
    24
    26
    26
    25
    21
    19.5
    18
    功率P kW
    P=T.n/9549 T-扭矩N.m n-/



    I型结构不加行程时的重量
    42
    78
    112
    112
    148
    265
    340
    450
    丝杆每100mm长度量kg
    0.45
    0.82
    1.68
    1.68
    2.1
    4.15
    5.8
    7.7
    润滑剂
    N320N680(温度范围-20°C~85°C)
    润滑脂量
    0.6
    1.0
    3.3
    3.3
    4.8
    8.4
    11.5
    18.2



    注:1、压力负荷较低时允许更高的提升高度,压力负荷提升高度的关系见附图1-3
    2、提升不同负荷时允许的扭矩、功率、转速不同,不同起动持续率的最大功率不同。
    3、对有双方向套的升降机,丝杆除受轴向力外,也允许承受一定的侧向力。
    4、输入轴伸处允许承受一定的径向力,允许装齿轮、链轮或皮带轮。
