重型直线椭圆振动筛简介
ZSG系列重型直线椭圆振动筛（矿用重型振动筛）是一种新型、高效的筛分设备，ZSG系列重型直线椭圆振动筛主要用于冶金、矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途最为广泛，是高炉槽、焦化厂、选矿厂常用的筛分机械，该机采用新型节能振动电机或激振器作振动源，橡胶弹簧支撑并隔振，具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。 型号 生产能力(t/h) 筛面面积(㎡) 粒度结构(mm) 电机型号 功率 ZSG09-18 50~100 1.62 ≤120 YZO-20-6 1.5×2 ZSG09-24 50~100 2.16 ≤120 YZO-20-6 1.5×2 ZSG09-30 50~100 2.70 ≤120 YZO-20-6 1.5×2 ZSG10-20 50~100 2.00 ≤150 YZO-20-6 1.5×2 ZSG10-24 50~100 2.40 ≤150 YZO-20-6 1.5×2 ZSG10-30 50~100 3.00 ≤150 YZO-25-6 1.8×2 ZSG12-24 80~200 3.60 ≤150 YZO-30-6 2.2×2 ZSG12-30 80~200 3.60 ≤150 YZO-40-6 3.0×2 ZSG15-30 120~300 4.50 ≤150 YZO-50-6 3.7×2 ZSG15-36 120~300 5.40 ≤150 YZO-75-6 5.5×2 ZSG15-40 120~300 6.00 ≤150 YZO-75-6 5.5×2
重型直线筛采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等国内外先进技术及先进的自同步振动原理制作而成，具有寿命长、噪音低、处理量大、筛分效率高、筛网更换方便、安装及维修简便等特点；重型直线筛适用于烧结炭、自然矿、焦炭及磨料磨具、化工原料等粉粒物料的高效能筛分，以及脱水、脱介、选煤作业，ZSG系列重型直线筛（矿用重型振动筛）现已广泛应用于冶金、矿山、煤炭、建材、化工、医药、磨料、粮食等作业。
ZSG系列重型直线筛(矿用振动筛)主要特点
1、体积小,筛分能力大；
2、重量轻,便于安装及工艺布置；
3、能耗少,可节约大量能源；
4、价格低,备件量极少；
5、结构简单,造型美观；
6、筛网由小块拼装,且更换极为简便。
ZSG系列重型直线筛(矿用振动筛)工作原理和结构

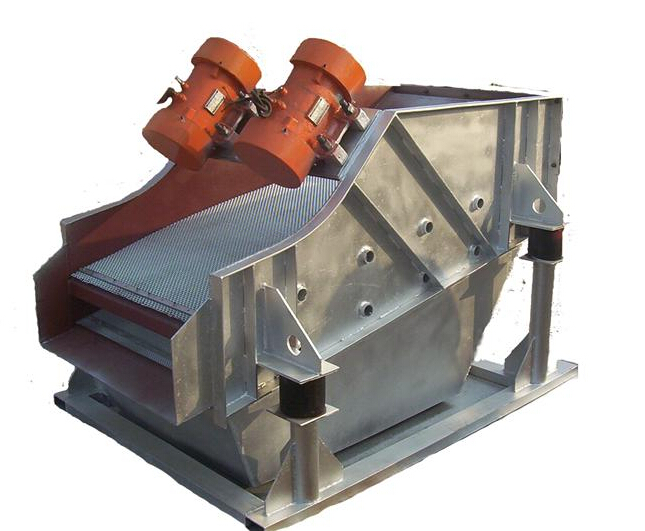

ZSG系列重型直线筛筛箱依靠两台相同的振动电机做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。本系列筛机采用高性能、高寿命的 振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振动幅。减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛振动电机安装方式可分为上振式和下振式，减振器安装方法可分为座式或吊挂式。还可以根据用户需要进行设计制造。
主要技术参数
