SWL(QWL)蜗轮丝杆升降机

概述
　　SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。具有提升、降落、推进、翻转等功能，可以单台或组合使用。能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。最高输入转速1500r/min，最大提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。
SWL系列蜗轮丝杠升降机型号说明与标记示例JB/T8809—1998
式和标记
　　1、结构型式
　　升降机按结构型式分为：
　　1型－丝杠同时作旋转运动和轴向移动；
　　2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。
　　2、装配型式
　　升降机每种结构型式又分为两种装配型式：
　　A型－丝杠（或螺母）向上移动；
　　B型－丝杠（或螺母）向下移动。
　　3、丝杠头部型式
　　1型结构型式的丝杠头部分为：
　　I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。
　　2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。
　　4、传动比
　　升降机分为两种传动比，即普通（P）和慢速（M）。
　　5、丝杠的防护
　　1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
　　2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。

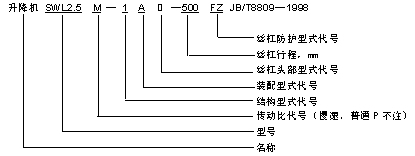

　　6、标记示例
SWL系列蜗轮丝杠升降机说明与标记示例

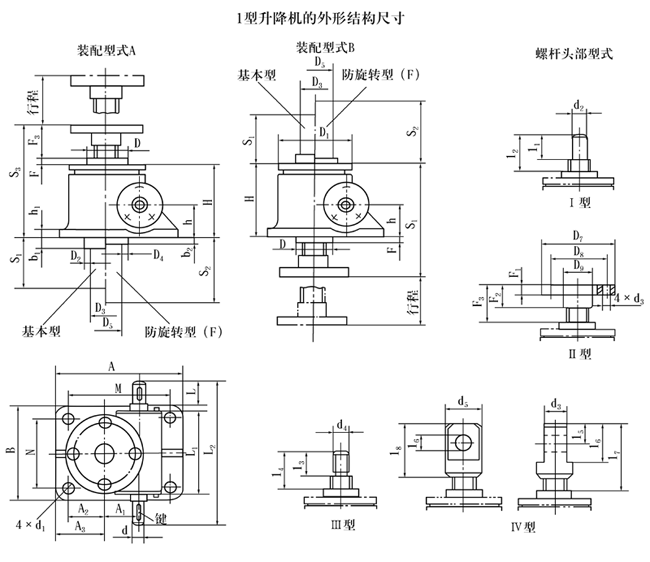

1型丝杠升降机外形结构尺寸

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120、系列蜗轮丝杠升降机外形结构尺寸(1型)(JB/T8809—1998)

型号			SWL 2.5	SWL 5	SWL 10 SWL 15	SWL 20	SWL 25	SWL35	SWL50	SWL100	SWL120
S₁			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S₂			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350	行程+400
S₃			150.5	193	230	262	317	350	443	522	650
A			165	212	235	295	350	430	552	527.1	735
B			120	155	200	215	260	280	270	609	622
M			135	168	190	240	280	360	457	412.8	635
N			90	114	155	160	190	210	152	508	508
H			97	130	130	156	197	245	238	332	446
h			45	61.5	70	87	102	115	115	152.4	220
h₁			12	14	16	20	25	30	30	38.1	42
d(k6)			16	20	25	28	32	38	38	45	48
d₁			14	17	21	28	35	35	48	48	48
键GB₁1096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×70	14×9×70	14×9×70
L			32	45	52	51	58	80	109.5	90	82
L₁			110.5	132	167	213.5	221	265	314	385	570
L₂			190	232	280	322	355	430	558.8	584.2	780
D			48	65	90	100	130	150	148	187.3	240
D₁			98	122	150	185	205	260	310	414	550
D₂			70	90	100	120	150	180	220	310	310
D₃			45	60	76	83	114	121	145	180	220
D₄			98	110	132	130	170	220	220	300	330
D₅			60	70	95	108	133	139	170	215	260
A₁			45	57	67	72	97	120	135	190	270
A₂			50	58	63.5	95	95	135	203	146	245
A₃			65	80	86	122.5	130	170	250	203	295
b₁			20	25	25	35	30	35	45	60	60
b₂			12	12	12	15	19	30	25	18	24
F			8.5	12	6.5	6	8	10	20	36.5	40
丝杠头部型式	Ⅰ	d₂	20	25	40	50	70	80	95	130	150
		I₁	30	40	50	60	63	80	90	120	140
		I₂	45	51	73.5	80	92	100	120	150	170
	Ⅱ	D₇	98	122	150	185	205	260	300	370	400
		D₈	75	85	105	140	155	200	225	280	310
		D₉	40	50	65	90	100	130	150	200	230
		d₃	14	17	21	26	27	33	39	48	48
		F₁	12	18	20	20	25	30	35	75	80
		F₂	30	40	50	60	63	80	90	120	140
		F₃	45	51	73.5	80	92	100	120	150	170
	Ⅲ	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
		I₃	30	39	50	60	63	80	90	120	140
		I₄	45	51	73.5	80	92	100	120	150	170
	Ⅳ	d₅	50	65	90	110	130	150	180	220	260
		d₆	25	35	50	60	70	80	80	90	95
		b₃	30	42	60	75	90	105	120	160	180
		I₅	25	37.5	50	60	70	80	80	90	100
		I₆	50	75	100	120	140	160	160	180	200
		I₇	85	117	153.5	170	204	240	270	330	360
		I₈	70	105	130	150	175	220	240	300	335

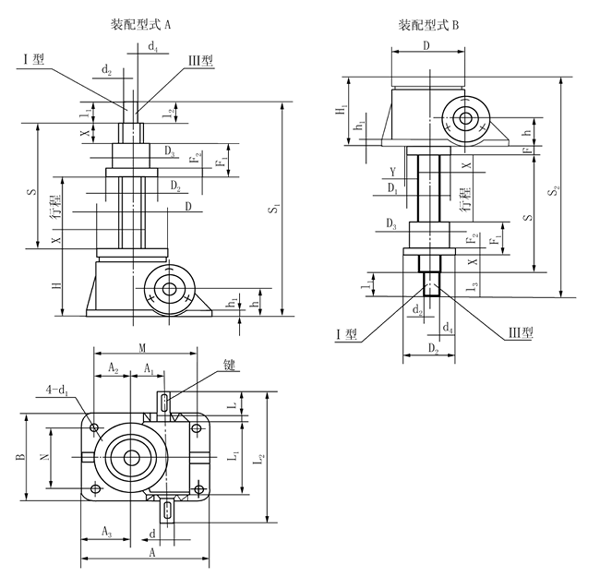

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120蜗轮丝杠升降机外形结构尺寸(2型)JB/T8809—1998

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120系列蜗轮丝杠升降机技术参数JB/T8809—1998
性能参数表

型号	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
最大起升力,KN	25	50	100/150	200	250	350	500	1000	1200
最大拉力,KN	25	50	99	166	250	350	500	1000	1200
丝杠螺纹尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蜗轮蜗杆传动比（P）	普通6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
蜗杆每转行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蜗杆每转行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蜗杆传动比（P）	6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
满负荷蜗杆扭距N·m	18.6	39.5	119/179	240	366	600	970	2323	3316
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
满负荷蜗杆扭距N·m	8.86	19.8	60/90	122	217	340	425	997	1658
丝杆最大轴伸长度	1500	2000	2500	3000	3500	4000	5500	6500	7000
最大许用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）总效率％	23	21	23	21	19	18	15	13	12
慢速比（M）总效率%	14	12	15	13	11	11	11	10	8
润滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
丝杆每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
润滑剂	合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围－20℃－100℃）

　　注：1.最大许用功率是在环境温度为20℃，工作持续率为每小时20％的条件下的参数。
　　2.总效率为油脂润滑条件下的参数。
　　3.提升不同负荷时允许的扭矩、功率、转速不同，不同起动持续率的最大功率不同。
　　4.对有双导向套的升降机，丝杠除承受轴向力外，也允许承受一定的侧向力。
　　5.蜗杆轴伸处允许承受一定的径向力，允许装齿轮、链轮或皮带轮。
　　6.以上有关数据可向生产厂家咨询。
　　7.在静止状态一般可以自锁。

SWL系列蜗轮丝杠升降机实体模型

SWL型升降机实体模型

装配型式IA型实体模型装配型式IB型实体模型

装配型式ⅡA型实体模型装配型式ⅡB型实体模型

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120、系列蜗轮丝杠升降机外形结构尺寸(2型)(JB/T8809—1998)

型号			SWL2.5	SWL5	SWL10 SWL15	SWL 20	SWL 25	SWL 35	SWL50	SWL100	SWL120
S			行程+85	行程+100	行程+125	行程+150	行程+170	行程+205	行程+250	行程+320	行程+330
S₁			行程+215	行程+270	行程+335	行程+404	行程+476	行程+535	行程+603	行程+815	行程+845
S₂			行程+238.5	行程+300	行程+359	行程+430	行程+513	行程+580	行程+685	行程+880	行程+910
A			165	212	235	295	350	430	552	527.1	735
B			120	155	200	215	260	280	270	609	622
M			135	168	190	240	280	360	457	412.8	635
N			90	114	155	160	190	210	152	508	508
H			103	134	156	190	217	245	238	332	446
H₁			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	152.4	220
h₁			12	14	16	20	25	30	31	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d₁			14	17	21	28	35	35	48	48	48
键GB1096			5×5×32	6×6×32	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×70	14×9×70
L			32	45	52	51	54	80	109.5	90	82
L₁			110.5	132	167	213.5	221	265	314	385	570
L₂			190	232	280	322	355	430	558.8	584.2	780
D			98	122	150	185	205	260	310	187.5	240
D₁			68	83	110	140	160	180	184	414	550
A₁			45	57	67	72	97	120	135	190	270
A₂			50	58	63.5	95	95	135	203	146	245
A₃			65	80	86	122.5	130	170	250	203	295
F			26	30	34	39	52	45	65	80	80
安全裕度X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
活动螺母	D₂		80	87	110	120	155	190	220	300	330
	D₃(K6)		50	70	90	90	130	150	180	240	260
	F₁		45	60	75	100	120	145	170	220	270
	F₂		15	18	25	30	35	35	50	70	80
丝杠头部型式	Ⅰ	d₂(k6)	20	25	40	50	70	80	95	130	150
	Ⅰ	I₁	30	40	50	60	80	80	90	120	140
	Ⅱ	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M100×6-6g	M110×6-6g	M140×4-6g
	Ⅱ	I₃	30	39	50	60	80	80	108	127	130
